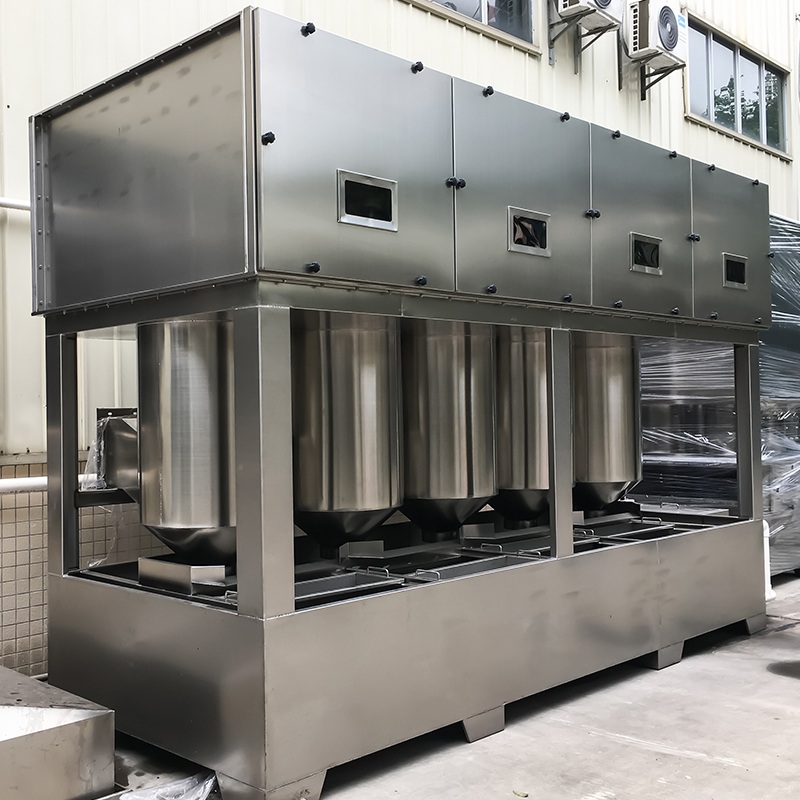

Hybridní cyklónová sprchová věž

Hybridní cyklónová věž (také známá jako „cyklónová hybridní rozprašovací věž“ nebo „hybridní cyklónová věž“)

Jedná se o zařízení pro mokré čištění, které integruje vysokorychlostní cyklonovou odstředivou separaci s vícevrstvou absorpcí spreje v jediné věži. Spojuje pět mechanismů: setrvačnost, odstřeďování, kolize, emulgace a absorpce, čímž se dokončuje celý proces „zachycování plynných znečišťujících látek, odmlžování a dehydratace“ ve stejném zařízení.

I. Pracovní princip (čtyřstupňová integrace)

1. Cyklónové strhávání

Výfukové plyny nasycené prachem nebo znečišťujícími látkami pod podtlakem ventilátoru vstupují tangenciálně do „cyklónového generátoru“ (cyklón s rozváděcími lopatkami) ve spodní části věže. Proud vzduchu se okamžitě zrychlí na 15-25 m/s, čímž se vytvoří vysoce vířivé proudové pole.

2. Emulgace plyn-kapalina

Cirkulační vodní čerpadlo ve spodní části věže dodává absorpční kapalinu (vodu, alkalický roztok nebo oxidant) do spirálové trysky v horní části věže, kde je rozstřikována v protiproudém směru. Působením vysokorychlostního cyklónového proudění jsou kapičky kapaliny stříhány a atomizovány na kapičky o velikosti mikronů, které jsou poté důkladně promíchány s vířivým proudem vzduchu za vzniku „emulzního systému plyn-kapalina“. • Částice: Odstředivá síla je vrhá ke stěně věže, kde se srazí s tekutým filmem a jsou unášeny dolů.
• Plynné znečišťující látky (HCl, NH3, BTEX atd.): Rozpouštějí, neutralizují nebo oxidují v emulgační zóně.

3 Odstředivá separace
Emulgovaný systém vstupuje do válce odstředivky „konvergující-divergující“, kde se postupně zmenšuje poloměr proudění a exponenciálně roste odstředivá síla. Kapky o vysoké hustotě a prachové částice jsou vrhány směrem ke stěnám a stékají podél stěn dolů do jímky. Vyčištěný suchý plyn konverguje směrem ke středové ose a stoupá.

4 Balení Jemné mytí Odmlžování
Stoupající proud vzduchu pak prochází jednou nebo dvěma vrstvami ucpávky (Pall kroužky nebo duté kuličky) a sekundárním sprejem, aby se dále odstranily zbytkové nečistoty. Vlnitý plech nebo drátěný odmlžovač nahoře zachycuje unášené kapičky a čistý plyn je nakonec vypouštěn ventilátorem, aby splnil normy.
Celý proces zahrnuje uzavřený cyklus kapaliny a sediment je pravidelně odstraňován škrabkou nebo zařízením na odstraňování kalu.

II. Strukturální vlastnosti
• Integrovaný design: Odmlžovací sekce plnicí sekce s vířivou sekcí, integrující čtyři funkce, zabírající méně než 60 % plochy konvenční stříkací věže se stejným objemem vzduchu.
• Neucpávající se tryska: Využívá spirálovou trysku velkého průměru s vnitřní filtrační vložkou, takže je méně náchylná k ucpání zbytky barvy a vlákny.
• Odnímatelný vířivý modul: Vyrobený z SUS304/316L nebo FRP, lze jej v případě opotřebení zcela vyjmout a vyměnit.
• Řízení proměnlivé frekvence PLC: Automaticky upravuje rychlost ventilátoru na základě tlakového rozdílu, čímž šetří více než 30 % energie.

III. Použitelné plynové/prachové aplikace
Úvahy o designu typických znečišťujících látek
Nátěry ve spreji pro automobilový průmysl/nábytek Mlha barvy, těkavé organické látky na bázi benzenu, lepkavý prach Tělo věže: SUS304, vločkovací prostředek pro mlhu barvy přidaný do cirkulující vody
Hardware Broušení/leštění Kovový prach (obsahující olej) Předcyklón k odstranění velkých částic, věž vybavená škrabkami
Chemický/farmaceutický HCl, NH3, HF, dichlormethan Dvoustupňová absorpce: předvoda post-alkalický/oxidační roztok
Zápach spalovny/čističky odpadních vod, NH₃, H₂S Těleso věže: FRP ochrana proti korozi, cirkulující voda s přídavkem chlornanu sodného
Výfuk z kotle/pec: Kouř, SO₂, NOₓ Chlazení na <80°C před vstupem do věže

IV. Technické ukazatele výkonu (typické hodnoty)
• Průtok vzduchu: 5 000–80 000 m³/h (možné paralelní rozšíření)
• Účinnost odstraňování prachu: ≥99 % (částice ≥1 μm)
• Účinnost odmlžování: ≥95 %
• Tlaková ztráta: 800-1200 Pa
• Provozní teplota: ≤ 80°C (FRP); ≤150 °C (SUS316L)

V. Výhody ve srovnání s konvenčními rozprašovacími věžemi
① Odstředivá předseparace snižuje zatížení plniva o 70 %, takže je méně náchylné k ucpávání.
② Rotující proud vzduchu zlepšuje přenos hmoty a zvyšuje účinnost čištění o více než 15 % u zařízení stejného objemu.
③ Žádné pohyblivé části, což zjednodušuje údržbu, s ročními náklady na údržbu nižšími než 2 % investice do zařízení.

Hybridní cyklonová věž využívá spojený mechanismus „vysokorychlostního cyklónového vícestupňového rozprašování“ k současnému zachycování částic a absorbování plynných znečišťujících látek i za složitých provozních podmínek, jako je vysoce viskózní prach, olejová mlha, zanášení a velké množství vzduchu. Je vysoce efektivní volbou pro předúpravu odpadních plynů nebo hloubkové čištění v průmyslových odvětvích, jako je stříkání, chemické inženýrství a metalurgie.
