Ⅰ.. Princip činnosti horizontální rozprašovací věže
Horizontální rozprašovací věž je účinné zařízení na čištění plynu, které se používá hlavně k čištění znečišťujících látek v průmyslových odpadních plynech, jako je kyselá mlha, alkalická mlha, organické plyny a částice.
1. Křížový kontakt plyn-kapalina
- Zavedení výfukových plynů: Výfukové plyny jsou přiváděny do vodorovného tělesa věže přes systém ventilátorů, obvykle vstupují z jedné strany nebo ze středu tělesa věže.
- Směr proudění vzduchu: Výfukové plyny proudí v tělese věže vodorovně, kolmo ke směru pohybu postřikové kapaliny a tvoří příčný kontakt.
- Snížení odporu: Tato konstrukce horizontálního proudění vzduchu účinně snižuje odpor proudění systému a snižuje spotřebu energie ventilátoru.
2. Stříkání a absorpce
- Rozstřikovací systém: Ve věži je umístěna vysokotlaká tryska, která rozprašuje a rozprašuje absorbovanou kapalinu (vodu nebo chemické činidlo) za vzniku jemných kapiček.
- Funkce vrstvy výplně: Odpadní plyn prochází vrstvou výplně (jako je kuličkový kroužek a kroužek Lassi) a plně se dostává do kontaktu s kapalným filmem na povrchu výplně, čímž se zvětšuje kontaktní plocha plynu a kapaliny.
- Fyzikální a chemická absorpce: Znečišťující látky jsou absorbovány nebo přeměněny na neškodné látky prostřednictvím fyzikální adsorpce nebo chemických reakcí (jako je acidobazická neutralizace).
3. Odmlžování a emise
- Odmlžovací zařízení: Vyčištěný plyn prochází odmlžovací vrstvou (cyklónovou deskou nebo plnicím kroužkem laseru), aby se odstranily unášené kapičky kapaliny a zabránilo se sekundární kontaminaci.
- Čisté emise: Upravený plyn je vypouštěn z druhé strany věže, aby byly splněny normy ochrany životního prostředí.
4. Smyčka a zpracování
- Cirkulace kapaliny: Postřiková kapalina se shromažďuje ze dna věže a po natlakování oběhovým vodním čerpadlem se znovu používá, aby se snížily provozní náklady.
- Úprava odpadní kapaliny: Pravidelně měňte nebo upravujte odpadní kapalinu, abyste zabránili obohacení kontaminanty a ovlivnili účinnost čištění.

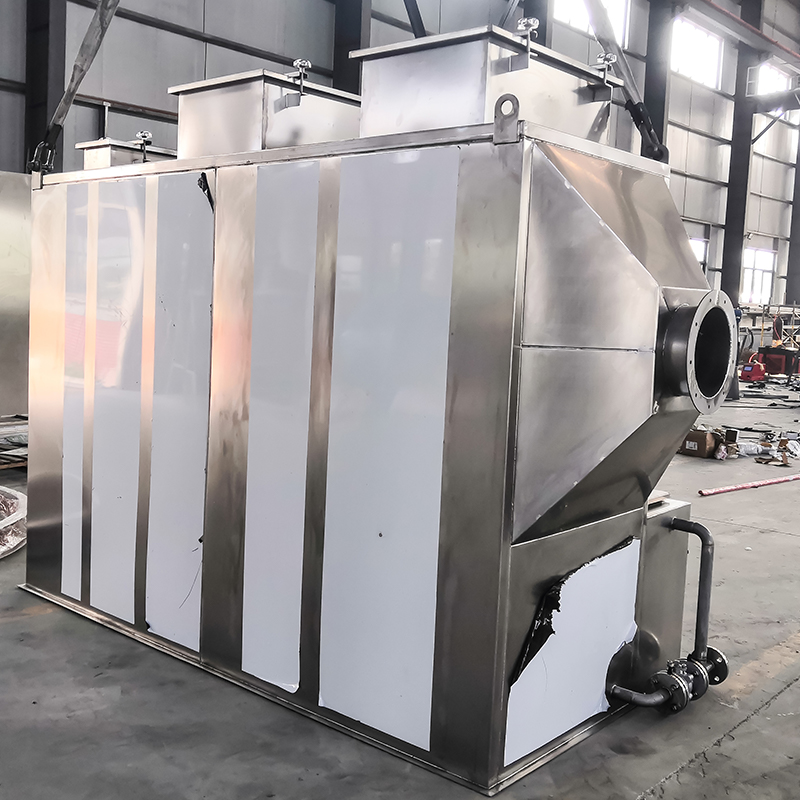

II. Analýza konstrukce horizontální rozstřikovací věže
Horizontální rozprašovací věže se vyznačují kompaktním designem, díky čemuž jsou vhodné pro průmyslové aplikace s omezeným prostorem.
1. Konstrukce věže
- Tvar a materiál: Horizontální válcová nebo čtvercová konstrukce, vyrobená z korozivzdorných materiálů (jako je PP, FRP a nerezová ocel 304/316).
- Modulární design: Segmentované přírubové spoje usnadňují přepravu a instalaci a přizpůsobují se různým rychlostem proudění vzduchu.
2. Stříkací systém
- Uspořádání trysek: Horizontální, vícevrstvé uspořádání zajišťuje rovnoměrné pokrytí kapalinou a zlepšuje účinnost kontaktu plyn-kapalina.
- Výběr kapaliny ve spreji: Voda nebo chemická činidla, jako jsou roztoky kyselin nebo zásad, se vybírají na základě složení výfukových plynů, aby se zvýšila absorpce.
3. Balicí vrstva
- Typ ucpávky: Vysoce účinná ucpávka, jako jsou Pallovy kroužky a Raschigovy kroužky, poskytuje velkou plochu povrchu a nízký odpor.
- Vrstvený design: Více vrstev těsnění optimalizuje distribuci plynu a kapaliny a zabraňuje ucpávání a kanálům.
4. Odmlžovací vrstva
- Typ Demister: Cyklonové desky nebo Raschigovy kroužky účinně odstraňují unášené kapičky kapaliny z plynu.
- Anti-Droplet Entrainment: Zajišťuje, že výfukové plyny jsou bez kapiček, aby se zabránilo korozi nebo kontaminaci následného zařízení.

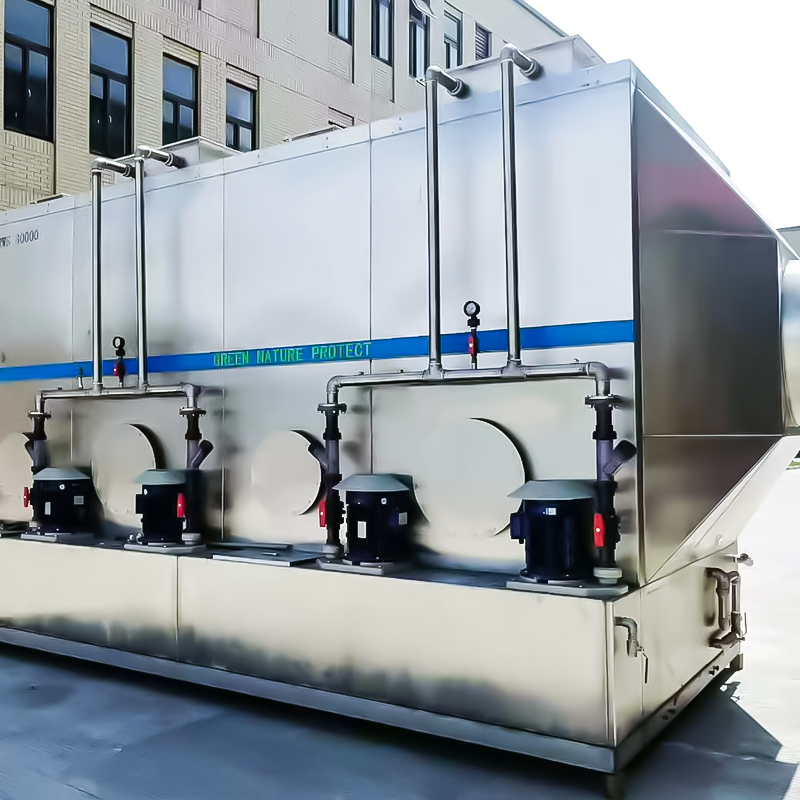

5. Oběhový systém
- Nádrž na cirkulující vodu: Nachází se ve spodní části věže, shromažďuje postřikovou kapalinu a je vybavena kontrolou hladiny a monitorováním pH.
- Cirkulační vodní čerpadlo: Vyrobeno z materiálů odolných proti korozi (jako je plast nebo nerezová ocel) pro zajištění dlouhodobého stabilního provozu.
6. Pomocné konstrukce

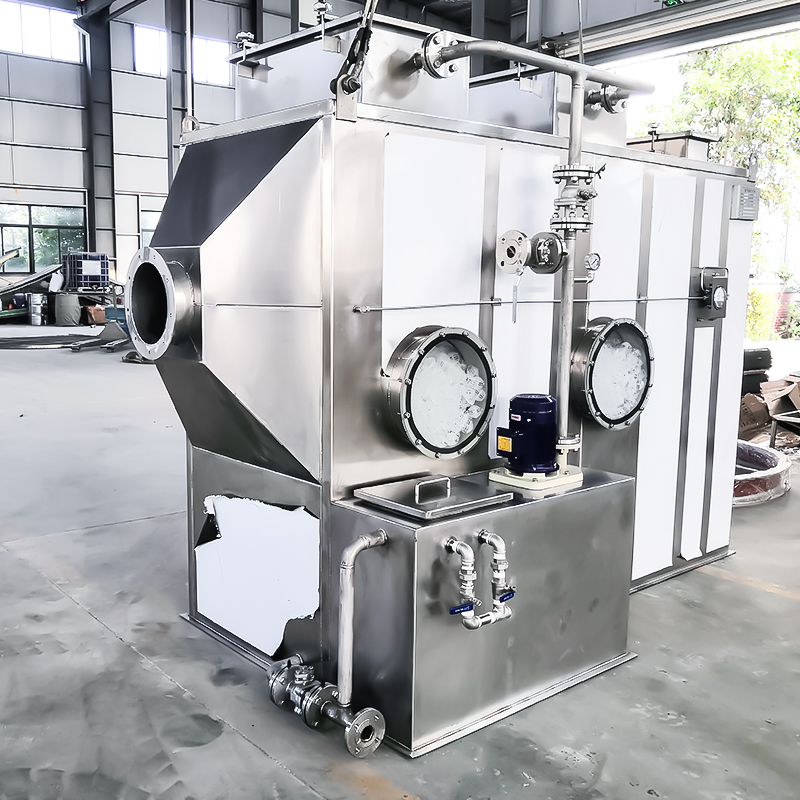

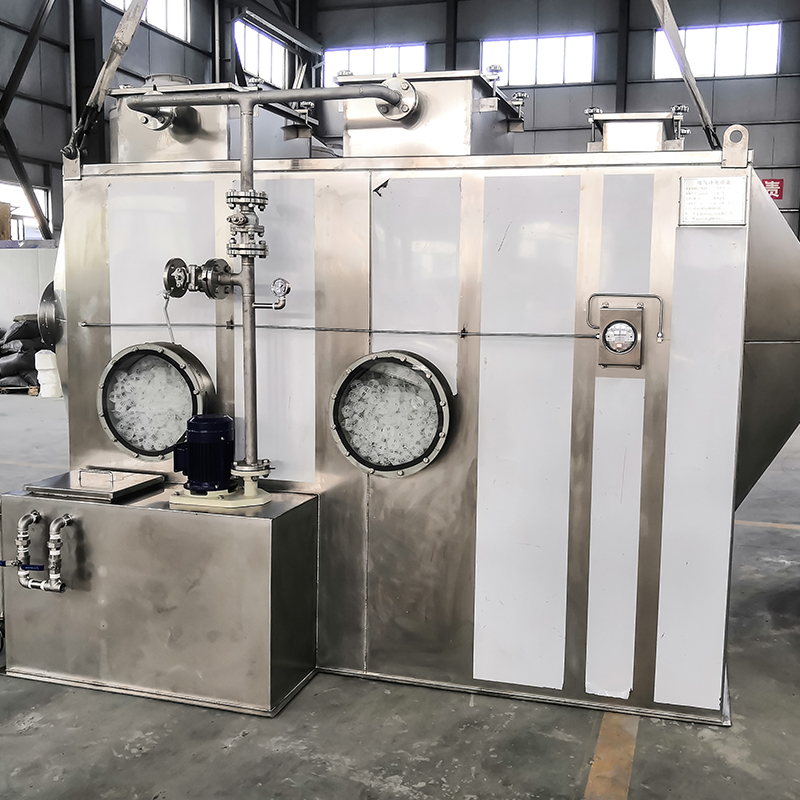

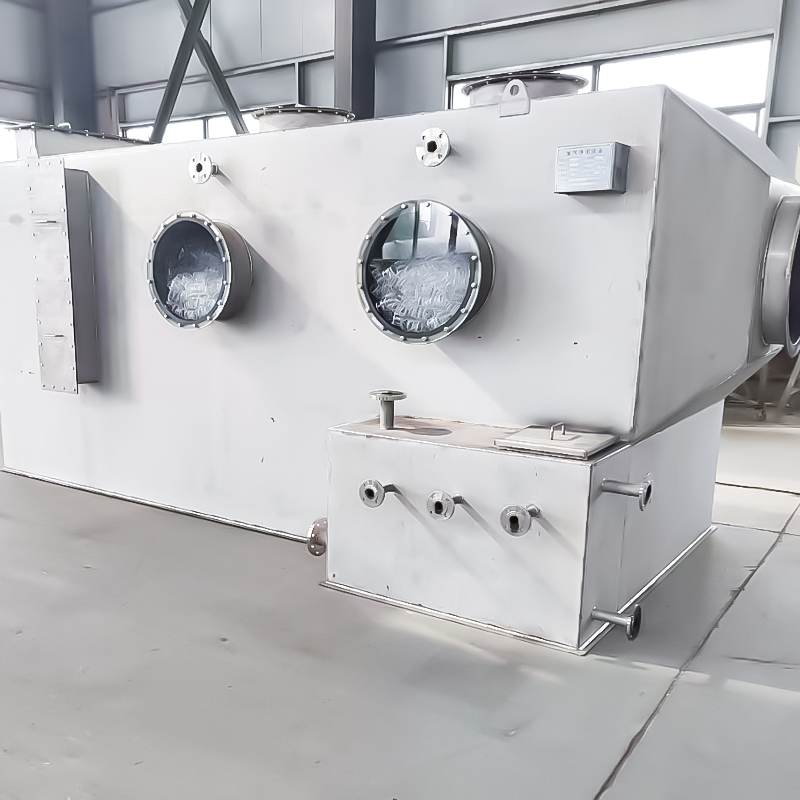

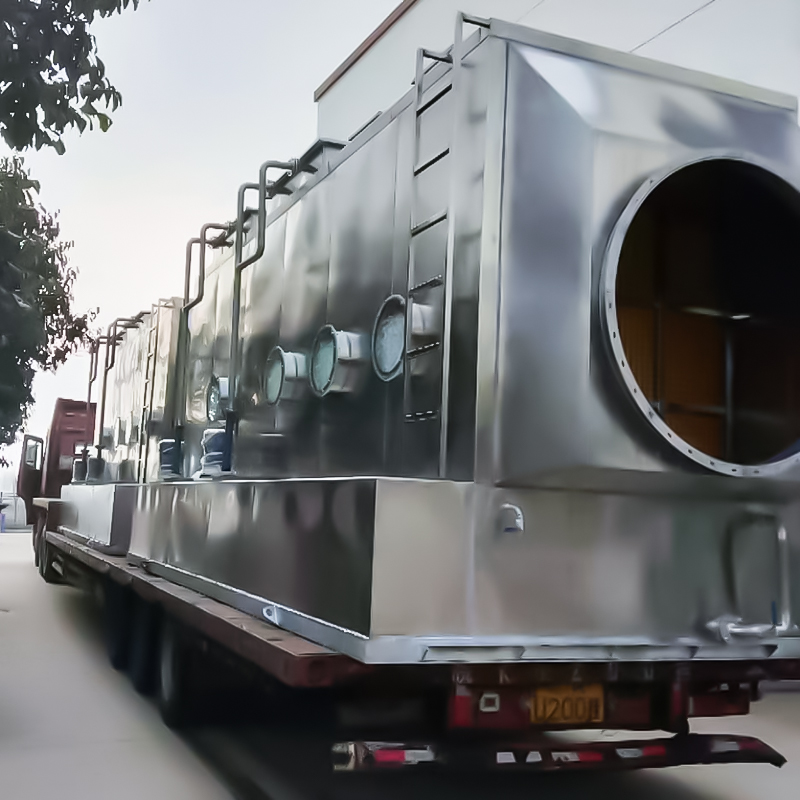

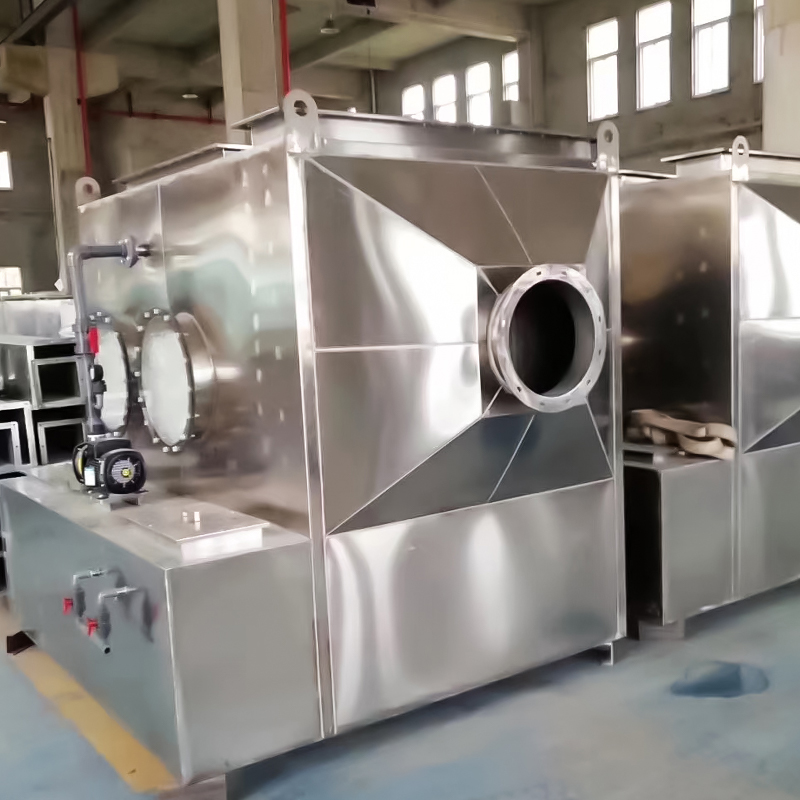

- Inspekční otvory a pozorovací okénka: Pro snadnou údržbu a kontrolu jsou k dispozici průhledná inspekční okénka a inspekční otvory.
- Podpěry a přípravky: Stabilní podpěry a přípravky zajišťují stabilní provoz zařízení.
III. Výhody horizontální stříkací věže
- Efektivní čištění: Účinnost čištění dosahuje více než 90 %, vhodné pro různé znečišťující látky.
- Úspora místa: Horizontální provedení, snížená výška, vhodné pro vnitřní instalaci.
- Nízké provozní náklady: Recyklujte postřikovou kapalinu pro snížení spotřeby vody a chemických činidel.
- Odolnost proti korozi: Používejte materiály odolné proti korozi, které se přizpůsobí kyselému a alkalickému prostředí a mají dlouhou životnost.
- Pohodlná údržba: jednoduchá konstrukce, pohodlná údržba a snížené náklady na údržbu.
IV. Klíčové body designu
- Analýza parametrů odpadních plynů: Určete rozměry věže a typ náplně na základě složení odpadního plynu, koncentrace, teploty a průtoku.
- Řízení poměru plyn-kapalina: Racionálně navrhněte průtok postřikové kapaliny, abyste zajistili dostatečný kontakt a absorpci.
- Výběr materiálu: Vyberte vhodné materiály věže na základě jejich korozivních vlastností, jako je PP a nerezová ocel.
- Bezpečnostní opatření: Pro zajištění bezpečného provozu nainstalujte zařízení odolná proti výbuchu a monitorování plynu.
Na základě výše uvedené analýzy se horizontální rozprašovací věže se svou vysokou účinností, kompaktností a odolností proti korozi staly nezbytným vybavením pro čištění průmyslových odpadních plynů. Jsou široce použitelné v různých provozních podmínkách a pomáhají společnostem dosáhnout ekologických standardů.
| Horizontální rozprašovací věž zvládne objem vzduchu od 5000 do 30000 m³ a lze ji přizpůsobit podle skutečných potřeb. |
| Sériové číslo | Jméno | Specifikace (délka * šířka * výška, jednotka: mm) | Jednotka | množství | Poznámky |
| 1 | Horizontální rozprašovací věž (objem manipulačního vzduchu: 5000 m³/h) | 2500 (včetně velikosti proměnného průměru) * 1200 (bez velikosti nádrže na vodu) * 1800 | Set | 1 | 1. Materiály zařízení zahrnují PP, nerezovou ocel 304 a FRP, s tloušťkami přizpůsobenými tak, aby splňovaly specifické požadavky továrny.
2. Rychlost prázdné věže: 1,5 metru za sekundu;
3. Jednovrstvý stříkací systém se 4 × 4palcovými spirálovými tryskami;
4. Jedna vrstva Ø50mm těsnění Pallových kroužků ≥600mm;
5. Jednovrstvý eliminátor mlhy z PP drátěného pletiva ≥200 mm;
6. Dva kontrolní otvory z průhledného tvrzeného skla Ø500mm;
7. Vstupní/výstupní průměr: 400mm;
8. Jedna integrovaná nádrž na dávkování chemikálií na boku;
9. Jeden vypouštěcí otvor, přepadový port, ruční/automatický plovákový systém doplňování vody; |
| - | Cirkulační čerpadlo | 1,5kw | Set | 1 | Vertikální PP antikorozní čerpadlo odolné kyselinám a zásadám, průtok: 169 m³/h, zdvih: 15 m, dvoustupňový energeticky účinný motor |
| 2 | Horizontální rozprašovací věž (objem manipulačního vzduchu: 10000 m³/h) | 3000 (včetně velikosti proměnného průměru) * 1500 (bez velikosti nádrže na vodu) * 1800 | Set | 1 | 1) Materiály zařízení zahrnují PP, nerezovou ocel 304 a FRP, s tloušťkami přizpůsobenými tak, aby splňovaly specifické tovární požadavky;
2) Rychlost prázdné věže: 1,5 metru za sekundu;
3) Jedna nástřiková vrstva se šesti 4palcovými spirálovými tryskami;
4) Jedna vrstva Ø50mm Pall kroužků balení ≥600mm;
5) Jedna vrstva odstraňovače mlhy z PP drátěného pletiva ≥200 mm;
6) Dva kontrolní porty z průhledného tvrzeného skla Ø500 mm;
7) Průměr vstupu/výstupu: ￠600 mm;
8) Jedna integrovaná nádrž na dávkování chemikálií na boku.
9) Jeden vypouštěcí port, přepadový port, ruční/automatický plovákový systém doplňování vody; |
| - | Cirkulační čerpadlo | 2,2 kW | Set | 1 | Vertikální PP antikorozní čerpadlo odolné kyselinám a zásadám, průtok: 24 m³/h, zdvih: 20 m, dvoustupňový energeticky účinný motor |
| 3 | Horizontální rozprašovací věž (objem manipulačního vzduchu: 15000 m³/h) | 3600 (včetně velikosti proměnného průměru) * 1500 (bez velikosti nádrže na vodu) * 1800 | Set | 1 | 1. Materiály zařízení zahrnují PP, nerezovou ocel 304 a FRP, s tloušťkami přizpůsobenými tak, aby splňovaly specifické požadavky továrny.
2. Rychlost prázdné věže: 1,5 metru za sekundu;
3. Jednovrstvý stříkací systém s 8 1/4palcovými spirálovými tryskami;
4. Jedna vrstva Ø50mm těsnění Pallových kroužků ≥600mm;
5. Jednovrstvý eliminátor mlhy z PP drátěného pletiva ≥200 mm;
6. Dva kontrolní otvory z průhledného tvrzeného skla Ø500mm;
7. Vstupní/výstupní průměr: 700mm;
8. Jedna integrovaná nádrž na dávkování chemikálií na boku;
9. Jeden vypouštěcí otvor, přepadový port, ruční/automatický plovákový systém doplňování vody; |
| - | Cirkulační čerpadlo | 3,75 kW | Set | 1 | Vertikální PP antikorozní čerpadlo odolné kyselinám a zásadám, průtok: 28 m³/h, zdvih: 28 m, dvoustupňový energeticky účinný motor |
| 4 | Horizontální rozprašovací věž (objem manipulačního vzduchu: 20000 m³/h) | 4200 (včetně velikosti proměnného průměru) * 1500 (bez velikosti nádrže na vodu) * 1800 | Set | 1 | 1) Materiály zařízení zahrnují PP, nerezovou ocel 304 a FRP, s tloušťkami přizpůsobenými tak, aby splňovaly specifické tovární požadavky.
2) Rychlost prázdné věže: 1,5 metru za sekundu;
3) Jedna nástřiková vrstva s 8 1/4palcovými spirálovými tryskami;
4) Jedna vrstva Ø50mm Pall kroužků balení ≥600mm;
5) Jedna vrstva odstraňovače mlhy z PP drátěného pletiva ≥200 mm;
6) Dva kontrolní porty z průhledného tvrzeného skla Ø500 mm;
7) Průměr vstupu/výstupu: 800 mm;
8) Jedna integrovaná nádrž na dávkování chemikálií na boku.
9) Jeden vypouštěcí port, přepadový port, ruční/automatický plovákový systém doplňování vody; |
| | | | | |
| | Cirkulační čerpadlo | 3,75 kW | Set | 1 | Vertikální suchoběžné PP čerpadlo odolné proti korozi
Průtok: 28 m³/h
Hlava: 28m
Energeticky účinný motor úrovně 2
Značka: Riyiguobao |
| 5 | Horizontální rozprašovací věž (objem manipulačního vzduchu: 25000 m³/h) | 4100 (včetně velikosti proměnného průměru) * 2000 (bez velikosti nádrže na vodu) * 1900 | Set | 1 | 1. Materiály zařízení zahrnují PP, nerezovou ocel 304 a FRP, s tloušťkami přizpůsobenými tak, aby splňovaly specifické požadavky továrny.
2. Rychlost prázdné věže: 1,5 metru za sekundu;
3. Jednovrstvý stříkací systém s 10 4palcovými spirálovými tryskami;
4. Jedna vrstva Ø50mm těsnění Pallových kroužků ≥600mm;
5. Jednovrstvý eliminátor mlhy z PP drátěného pletiva ≥200 mm;
6. Dva kontrolní otvory z průhledného tvrzeného skla Ø500mm;
7. Vstupní/výstupní průměr: ￠900 mm;
8. Jedna integrovaná nádrž na dávkování chemikálií na boku;
9. Jeden vypouštěcí otvor, přepadový port, ruční/automatický plovákový systém doplňování vody; |
| - | Cirkulační čerpadlo | 5,5kw | Set | 1 | Vertikální antikorozní PP čerpadlo odolné kyselinám a zásadám, průtok: 38 m³/h, zdvih: 32 m, dvoustupňový energeticky účinný motor, značka: Rizhao Guobao; |
| 6 | Horizontální rozprašovací věž (objem manipulačního vzduchu: 30000 m³/h) | 4500 (včetně velikosti proměnného průměru) * 2000 (bez velikosti nádrže na vodu) * 1900 | Set | 1 | 10. Materiály zařízení zahrnují PP, nerezovou ocel 304 a FRP, s tloušťkami přizpůsobenými tak, aby splňovaly specifické tovární požadavky.
11. Rychlost prázdné věže: 1,5 metru za sekundu;
12. Jednovrstvý stříkací systém s 13 4palcovými spirálovými tryskami;
13. Jedna vrstva Ø50mm těsnění Pallových kroužků ≥600mm;
14. Jednovrstvý eliminátor mlhy z PP drátěného pletiva ≥200 mm;
15. Dva kontrolní otvory z průhledného tvrzeného skla Ø500 mm;
16. Vstupní/výstupní průměr: ￠1000mm;
17. Jedna integrovaná nádrž na dávkování chemikálií na boku.
Jeden vypouštěcí otvor, přepadový port, ruční/automatický plovákový systém doplňování vody; |
| - | Cirkulační čerpadlo | 7,5kw | Set | 1 | Vertikální antikorozní PP čerpadlo odolné kyselinám a zásadám, průtok: 50 m³/h, zdvih: 38 m, dvoustupňový energeticky účinný motor, značka: Rizhao Guobao; |
| - | Další specifikace
Nestandardní přizpůsobení | - | - | - |
