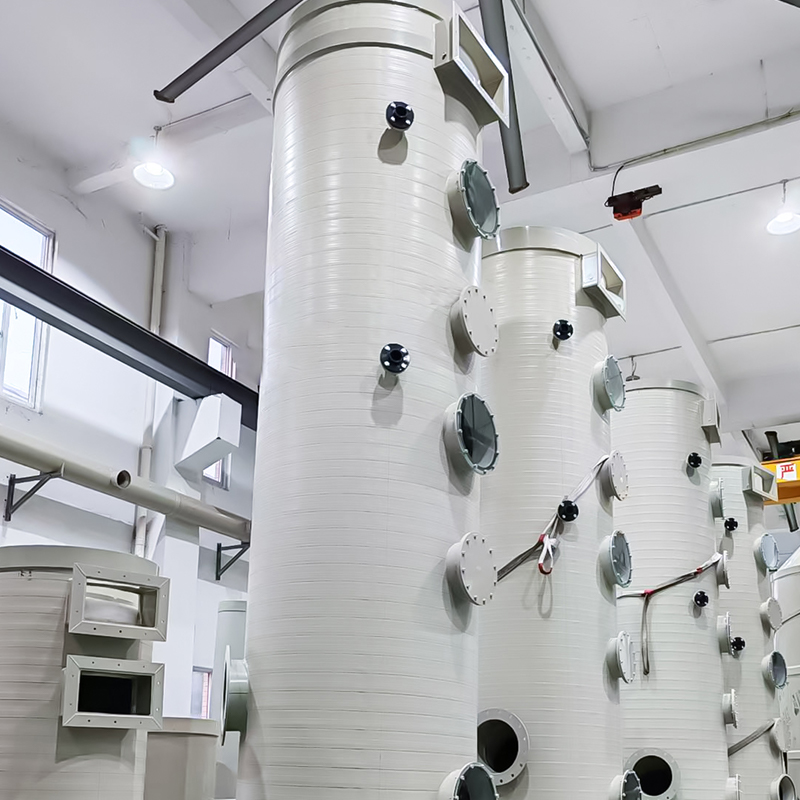

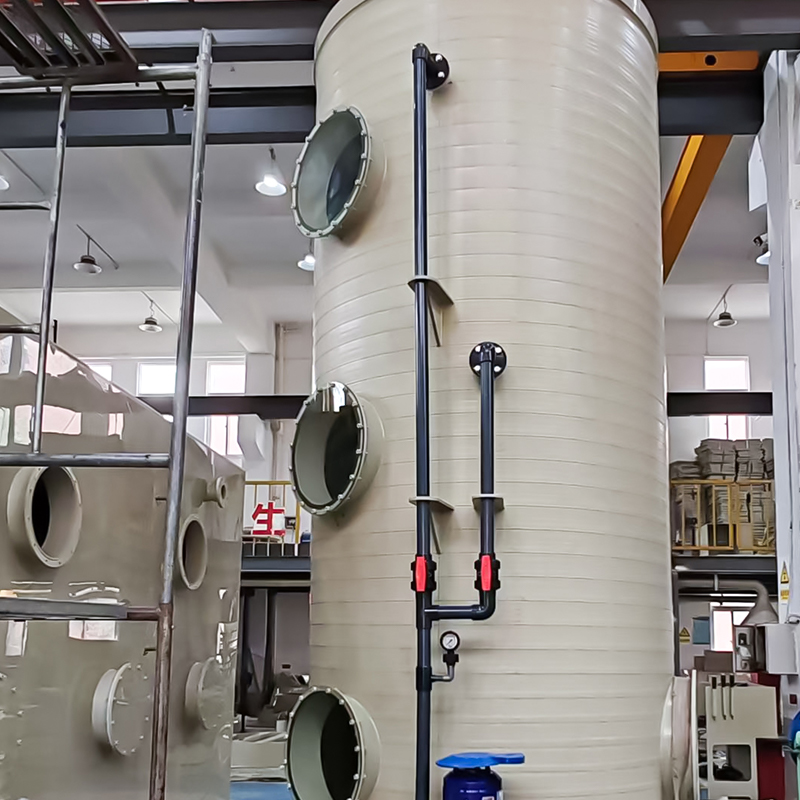

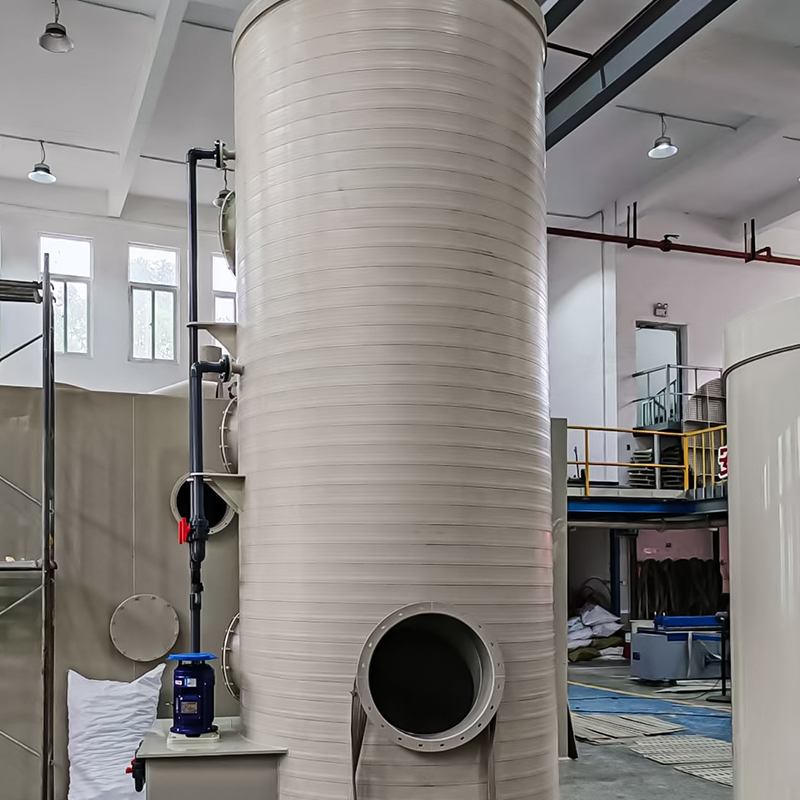

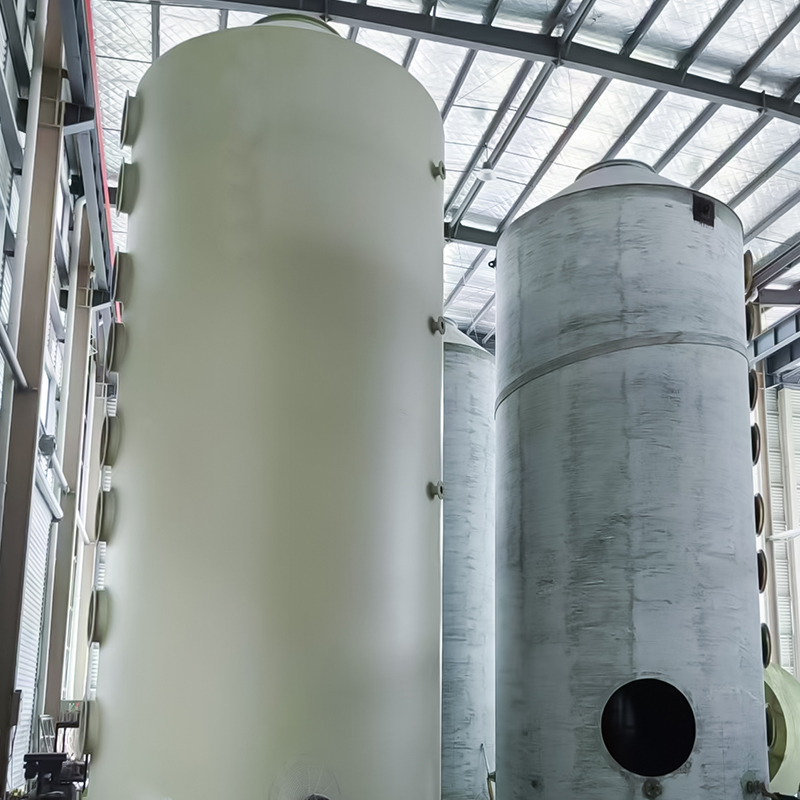

PPH navíjecí stříkací věž

Spirálová rozprašovací věž PPH je běžné zařízení na úpravu odpadních plynů mokrého typu. Jeho základní princip fungování je následující:

I. Pracovní proces
1. Přívod odpadního plynu: Kyselý (alkalický) odpadní plyn je přiváděn do základny věže pomocí ventilátoru vzduchovým potrubím.
2. Protiproudý kontakt plyn-kapalina: Odpadní plyn proudí nahoru přes výplňovou vrstvu, kde přichází do kontaktu s absorbentem (jako je zásada nebo kyselina) rozprašovaným z horní části věže.
3. Absorpce a neutralizace: Škodlivé složky v odpadních plynech (jako HCl, NH3, SO₂ atd.) podléhají fyzikální absorpci nebo chemickým reakcím s absorbentem, odstraňují je nebo přeměňují na neškodné látky.
4. Odmlžování a dehydratace: Vyčištěný plyn prochází odmlžovací vrstvou (jako je drátěný odmlžovač nebo přepážka) v horní části věže, aby se odstranila vlhkost, než je vypuštěn do atmosféry ventilátorem.
5. Cirkulace kapaliny: Absorbent se shromažďuje v cirkulující kapalině na dně věže. Je natlakován vodním čerpadlem a poté znovu rozstřikován z horní části věže, přičemž cirkuluje pro použití, dokud nejsou vyčerpány a nahrazeny aktivní složky.

II. Konstrukční komponenty
- Tělo věže: Vyrobeno z materiálu PPH (modifikovaný polypropylen), tato jednodílná, bezsvarová, korozi odolná věž je vhodná pro kyselé a alkalické prostředí.
- Balící vrstva: PP kuličkové kroužky a Raschigovy kroužky se běžně používají ke zvětšení plochy povrchu, prodloužení doby kontaktu plyn-kapalina a zlepšení účinnosti čištění.
- Stříkací systém: Skládající se z trysek, trubek a vodního čerpadla, trysky rovnoměrně rozstřikují absorpční kapalinu a vytvářejí tekutý film pokrývající povrch obalu.
- Odmlžovací vrstva: Zabraňuje přenosu vody a zajišťuje suchý výstupní plyn.

III. Technické vlastnosti
- Vysoká účinnost čištění: Lze dosáhnout více než 95 %.
- Odolnost proti korozi a lehkost: Materiál PPH je odolný vůči kyselinám a zásadám, odolný proti stárnutí a vhodný pro drsné provozní podmínky.
- Nízký provozní odpor: Větrnost je obecně mezi 200 a 600 Pa, což vede k vynikajícím úsporám energie.
- Snadná údržba: Jednoduchá konstrukce, snadná obsluha a kompaktní půdorys.

IV. Rozsah použití: Vhodné pro čištění různých kyselých a alkalických odpadních plynů, jako je mlha kyseliny sírové, chlorovodík a čpavek v průmyslových odvětvích, jako je chemický průmysl, galvanické pokovování, laboratoře a metalurgie.
