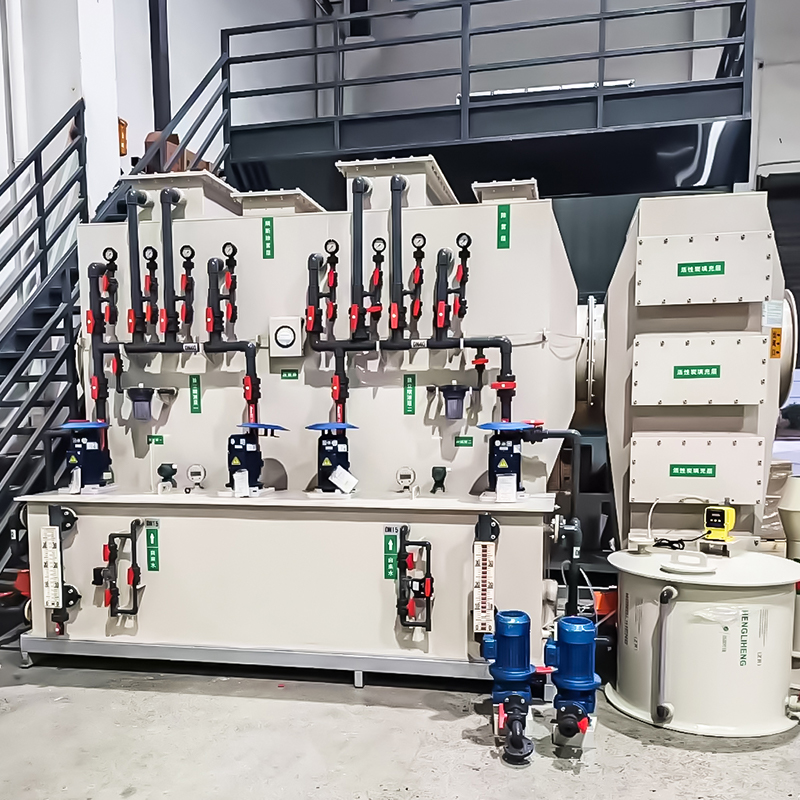

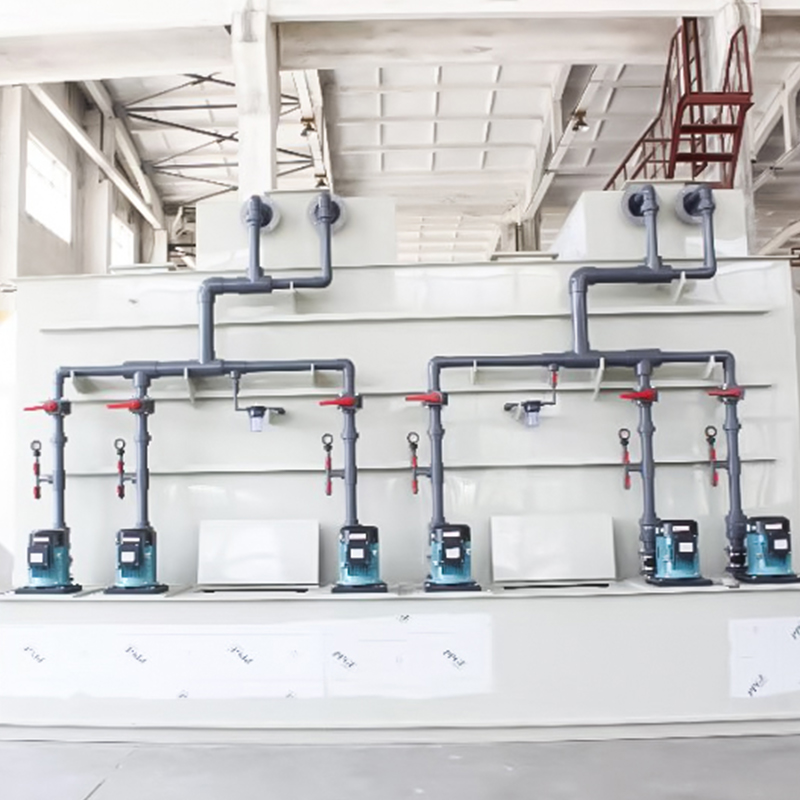

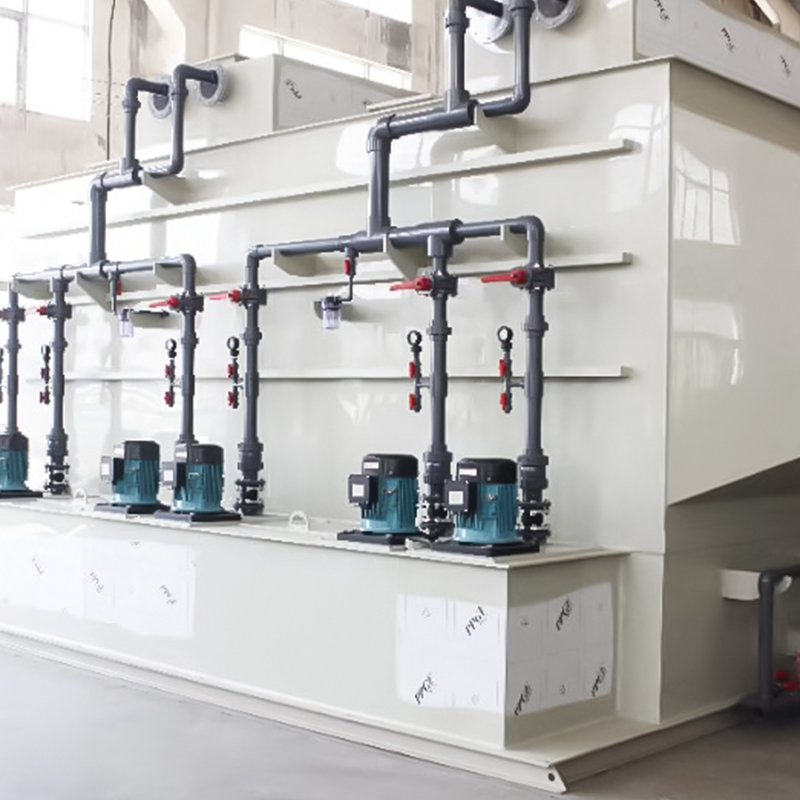

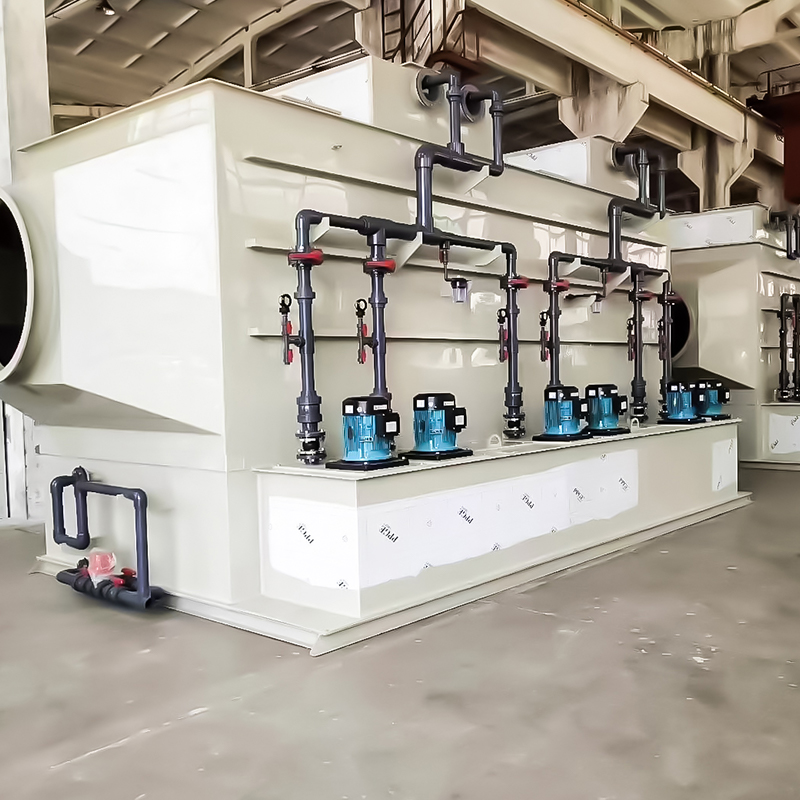

Princip fungování horizontální sprchové věže
Horizontální sprchová věž zajišťuje čištění výfukových plynů prostřednictvím kontaktu plyn-kapalina. Jádrem je absorbovat nebo neutralizovat znečišťující látky v odpadním plynu pomocí postřikové kapaliny (čistá voda, chemikálie atd.).
Konkrétní postup je následující:
1. Vstup odpadního plynu: Odpadní plyn vstupuje vodorovně z jednoho konce tělesa věže a proudí podél kanálu ve věži.
2. Rozprašovací rozprašování: Poté, co rozprašovací systém (čerpadlo, potrubí, tryska) natlakuje kapalinu, rozpráší ji tryskou na jemné kapičky a rovnoměrně se rozdělí ve věži.
3. Reakce plyn-kapalina: Atomizované kapky jsou v plném kontaktu s horizontálně proudícím odpadním plynem a znečišťující látky jsou fyzikálně adsorbovány (jako je adheze prachu) nebo chemické reakce (jako je acidobazická neutralizace).
4. Vypouštění čisticího plynu: Zpracovaný plyn je z druhého konce odstraněn odmlžovacím zařízením.
5. Úprava odpadní kapaliny: Odpadní kapalina absorbující znečišťující látky je vypouštěna ze spodní části věže a vstupuje do systému následného čištění.
Analýza konstrukčního návrhu horizontální rozstřikovací věže
Jeho struktura musí být navržena s ohledem na „zlepšení účinnosti kontaktu plyn-kapalina“ a „zajištění provozní stability“ a hlavní součásti zahrnují:
1. Konstrukce věže
- Materiál: Vyberte podle odolnosti odpadních plynů proti korozi (jako je PP plast, sklolaminát, antikorozní uhlíková ocel), aby byla zajištěna odolnost proti kyselinám a zásadám a odolnost vůči vysokým teplotám.
- Velikost: Délka je navržena podle objemu úpravy výfukových plynů a doby zdržení (obvykle by měl být výfukový plyn držen ve věži po dobu 1-3 sekund) a šířka a výška musí odpovídat rozsahu pokrytí postřikem, aby se zabránilo zkratování proudu vzduchu.
2. Zařízení pro přívod a odvod vzduchu
- Sání vzduchu: Většinou jsou navrženy jako spalovací otvory nebo postupně rozšiřitelné typy, takže výfukové plyny jsou rovnoměrně distribuovány do tělesa věže, čímž se zabrání nedostatečnému čištění v důsledku nadměrného místního proudění vzduchu.
- Výstup vzduchu: Naproti vstupu vzduchu je třeba nainstalovat odmlžovací zařízení (jako jsou přepážky a odmlžovací zařízení z drátěného pletiva), aby se zabránilo vynášení kapiček kapaliny s vyčištěným plynem.
3. Sprinklerový systém
- Tryska: Klíčové komponenty musí mít dobrý atomizační účinek (průměr kapiček je 100-300μm, a jsou rovnoměrně rozmístěny. Často se používají trysky s dutým kuželem nebo spirálové trysky; množství a uspořádání musí pokrývat celý průřez proudění vzduchu, aby se zabránilo slepým místům.
- Potrubí a čerpadlo: Potrubí musí být antikorozní a výška čerpadla a průtok musí odpovídat požadavkům trysky, aby byla zajištěna stabilita stříkacího tlaku.
4. Kontaktní plocha plyn-kapalina
- Některá tělesa věží budou naplněna (jako jsou prstence balíků, stupňovité prstence) nebo přepážky, aby se zvýšila kontaktní plocha plyn-kapalina a čas a zlepšila se účinnost absorpce (zejména u odpadních plynů s nízkou koncentrací).
5. Systém skladování a odvodnění kapalin
- Prostor pro skladování kapalin na dně věže: Pro skladování spreje musí být navržen dostatečný objem a musí být nastaven měřič hladiny kapaliny pro kontrolu objemu kapaliny.
- Otvor pro vypouštění kapaliny: umístěný ve spodní části prostoru pro skladování kapaliny pro usnadnění vypouštění odpadní kapaliny; některé jsou navrženy s oběhovým čerpadlem, které dokáže recyklovat nenasycenou kapalinu a snížit spotřebu léků.
6. Pomocná struktura
- Kontrolní otvory (pro snadnou údržbu trysek a plničů), pozorovací okénka (monitorování vnitřního provozního stavu), antikorozní nátěry (prodlužující životnost věže) atd.
Klíčové body návrhu
- Přizpůsobení průtoku plynu a kapaliny: Průtok výfukového plynu je příliš vysoký a je snadné přenášet kapalinu. Pokud je příliš nízká, účinnost úpravy bude nízká a je třeba ji optimalizovat výpočtem.
- Kontrola odporu: Konstrukční návrh musí snížit odpor proudění vzduchu a snížit spotřebu energie ventilátoru.
- Antikorozní a teplotní odolnost: Vyberte vhodný materiál podle složení odpadních plynů (jako je síra a chlór) a teploty, abyste zabránili korozi zařízení.
Díky rozumné konstrukci může horizontální rozprašovací věž efektivně zvládat prach, kyselé a alkalické odpadní plyny a některé organické odpadní plyny a je vhodná pro chemický průmysl, nátěry, galvanické pokovování a další průmyslová odvětví.
| Horizontální rozprašovací věž zvládne objem vzduchu od 5000 do 30000 m³ a lze ji přizpůsobit podle skutečných potřeb. | |||||
| Sériové číslo | Jméno | Specifikace (délka * šířka * výška, jednotka: mm) | Jednotka | množství | Poznámky |
| 1 | Horizontální rozprašovací věž (objem manipulačního vzduchu: 5000 m³/h) | 2500 (včetně velikosti proměnného průměru) * 1200 (bez velikosti nádrže na vodu) * 1800 | Set | 1 | 1. Materiály zařízení zahrnují PP, nerezovou ocel 304 a FRP, s tloušťkami přizpůsobenými tak, aby splňovaly specifické požadavky továrny. 2. Rychlost prázdné věže: 1,5 metru za sekundu; 3. Jednovrstvý stříkací systém se 4 × 4palcovými spirálovými tryskami; 4. Jedna vrstva Ø50mm těsnění Pallových kroužků ≥600mm; 5. Jednovrstvý eliminátor mlhy z PP drátěného pletiva ≥200 mm; 6. Dva kontrolní otvory z průhledného tvrzeného skla Ø500mm; 7. Vstupní/výstupní průměr: 400mm; 8. Jedna integrovaná nádrž na dávkování chemikálií na boku; 9. Jeden vypouštěcí otvor, přepadový port, ruční/automatický plovákový systém doplňování vody; |
| - | Cirkulační čerpadlo | 1,5kw | Set | 1 | Vertikální PP antikorozní čerpadlo odolné kyselinám a zásadám, průtok: 169 m³/h, zdvih: 15 m, dvoustupňový energeticky účinný motor |
| 2 | Horizontální rozprašovací věž (objem manipulačního vzduchu: 10000 m³/h) | 3000 (včetně velikosti proměnného průměru) * 1500 (bez velikosti nádrže na vodu) * 1800 | Set | 1 | 1) Materiály zařízení zahrnují PP, nerezovou ocel 304 a FRP, s tloušťkami přizpůsobenými tak, aby splňovaly specifické tovární požadavky; 2) Rychlost prázdné věže: 1,5 metru za sekundu; 3) Jedna nástřiková vrstva se šesti 4palcovými spirálovými tryskami; 4) Jedna vrstva Ø50mm Pall kroužků balení ≥600mm; 5) Jedna vrstva odstraňovače mlhy z PP drátěného pletiva ≥200 mm; 6) Dva kontrolní porty z průhledného tvrzeného skla Ø500 mm; 7) Průměr vstupu/výstupu: ￠600 mm; 8) Jedna integrovaná nádrž na dávkování chemikálií na boku. 9) Jeden vypouštěcí otvor, přepadový port, ruční/automatický plovákový systém doplňování vody; |
| - | Cirkulační čerpadlo | 2,2 kW | Set | 1 | Vertikální PP antikorozní čerpadlo odolné kyselinám a zásadám, průtok: 24 m³/h, zdvih: 20 m, dvoustupňový energeticky účinný motor |
| 3 | Horizontální rozprašovací věž (objem manipulačního vzduchu: 15000 m³/h) | 3600 (včetně velikosti proměnného průměru) * 1500 (bez velikosti nádrže na vodu) * 1800 | Set | 1 | 1. Materiály zařízení zahrnují PP, nerezovou ocel 304 a FRP, s tloušťkami přizpůsobenými tak, aby splňovaly specifické požadavky továrny. 2. Rychlost prázdné věže: 1,5 metru za sekundu; 3. Jednovrstvý stříkací systém s 8 1/4palcovými spirálovými tryskami; 4. Jedna vrstva Ø50mm těsnění Pallových kroužků ≥600mm; 5. Jednovrstvý eliminátor mlhy z PP drátěného pletiva ≥200 mm; 6. Dva kontrolní otvory z průhledného tvrzeného skla Ø500mm; 7. Vstupní/výstupní průměr: 700mm; 8. Jedna integrovaná nádrž na dávkování chemikálií na boku; 9. Jeden vypouštěcí otvor, přepadový port, ruční/automatický plovákový systém doplňování vody; |
| - | Cirkulační čerpadlo | 3,75 kW | Set | 1 | Vertikální PP antikorozní čerpadlo odolné kyselinám a zásadám, průtok: 28 m³/h, zdvih: 28 m, dvoustupňový energeticky účinný motor |
| 4 | Horizontální rozprašovací věž (objem manipulačního vzduchu: 20000 m³/h) | 4200 (včetně velikosti proměnného průměru) * 1500 (bez velikosti nádrže na vodu) * 1800 | Set | 1 | 1) Materiály zařízení zahrnují PP, nerezovou ocel 304 a FRP, s tloušťkami přizpůsobenými tak, aby splňovaly specifické tovární požadavky. 2) Rychlost prázdné věže: 1,5 metru za sekundu; 3) Jedna nástřiková vrstva s 8 1/4palcovými spirálovými tryskami; 4) Jedna vrstva Ø50mm Pall kroužků balení ≥600mm; 5) Jedna vrstva odstraňovače mlhy z PP drátěného pletiva ≥200 mm; 6) Dva kontrolní porty z průhledného tvrzeného skla Ø500 mm; 7) Průměr vstupu/výstupu: 800 mm; 8) Jedna integrovaná nádrž na dávkování chemikálií na boku. 9) Jeden vypouštěcí otvor, přepadový port, ruční/automatický plovákový systém doplňování vody; |
| Cirkulační čerpadlo | 3,75 kW | Set | 1 | Vertikální suchoběžné PP čerpadlo odolné proti korozi Průtok: 28 m³/h Hlava: 28m Energeticky účinný motor úrovně 2 Značka: Riyiguobao | |
| 5 | Horizontální rozprašovací věž (objem manipulačního vzduchu: 25000 m³/h) | 4100 (včetně velikosti proměnného průměru) * 2000 (bez velikosti nádrže na vodu) * 1900 | Set | 1 | 1. Materiály zařízení zahrnují PP, nerezovou ocel 304 a FRP, s tloušťkami přizpůsobenými tak, aby splňovaly specifické požadavky továrny. 2. Rychlost prázdné věže: 1,5 metru za sekundu; 3. Jednovrstvý stříkací systém s 10 4palcovými spirálovými tryskami; 4. Jedna vrstva Ø50mm těsnění Pallových kroužků ≥600mm; 5. Jednovrstvý eliminátor mlhy z PP drátěného pletiva ≥200 mm; 6. Dva kontrolní otvory z průhledného tvrzeného skla Ø500mm; 7. Vstupní/výstupní průměr: ￠900 mm; 8. Jedna integrovaná nádrž na dávkování chemikálií na boku; 9. Jeden vypouštěcí otvor, přepadový port, ruční/automatický plovákový systém doplňování vody; |
| - | Cirkulační čerpadlo | 5,5kw | Set | 1 | Vertikální antikorozní PP čerpadlo odolné kyselinám a zásadám, průtok: 38 m³/h, zdvih: 32 m, dvoustupňový energeticky účinný motor, značka: Rizhao Guobao; |
| 6 | Horizontální rozprašovací věž (objem manipulačního vzduchu: 30000 m³/h) | 4500 (včetně velikosti proměnného průměru) * 2000 (bez velikosti nádrže na vodu) * 1900 | Set | 1 | 10. Materiály zařízení zahrnují PP, nerezovou ocel 304 a FRP, s tloušťkami přizpůsobenými tak, aby splňovaly specifické tovární požadavky. 11. Rychlost prázdné věže: 1,5 metru za sekundu; 12. Jednovrstvý stříkací systém s 13 4palcovými spirálovými tryskami; 13. Jedna vrstva Ø50mm těsnění Pallových kroužků ≥600mm; 14. Jednovrstvý eliminátor mlhy z PP drátěného pletiva ≥200 mm; 15. Dva kontrolní otvory z průhledného tvrzeného skla Ø500 mm; 16. Vstupní/výstupní průměr: ￠1000mm; 17. Jedna integrovaná nádrž na dávkování chemikálií na boku. Jeden vypouštěcí otvor, přepadový port, ruční/automatický plovákový systém doplňování vody; |
| - | Cirkulační čerpadlo | 7,5kw | Set | 1 | Vertikální antikorozní PP čerpadlo odolné kyselinám a zásadám, průtok: 50 m³/h, zdvih: 38 m, dvoustupňový energeticky účinný motor, značka: Rizhao Guobao; |
| - | Další specifikace Nestandardní přizpůsobení | - | - | - | |
