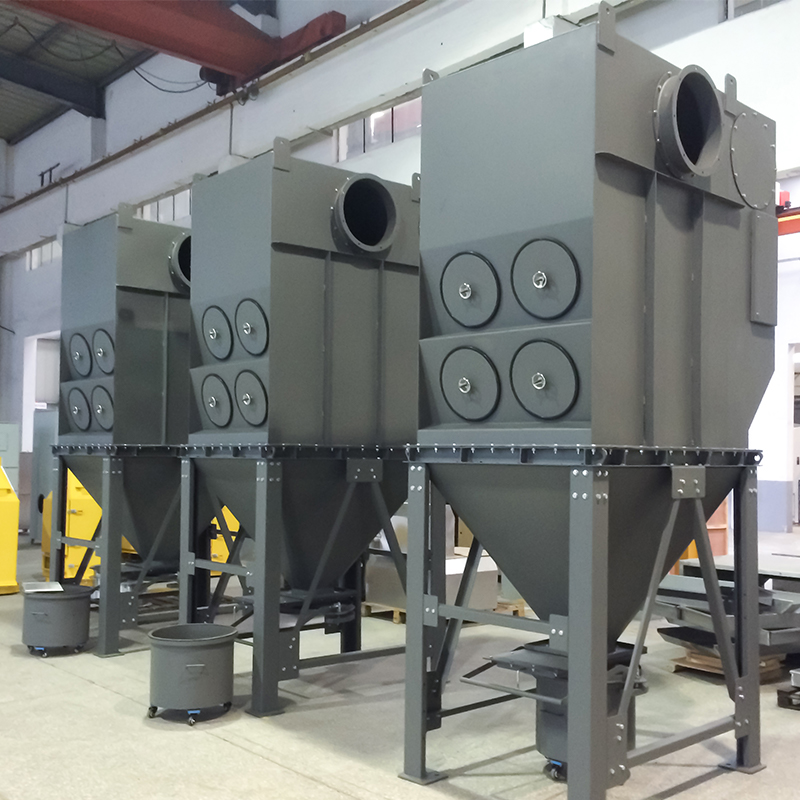

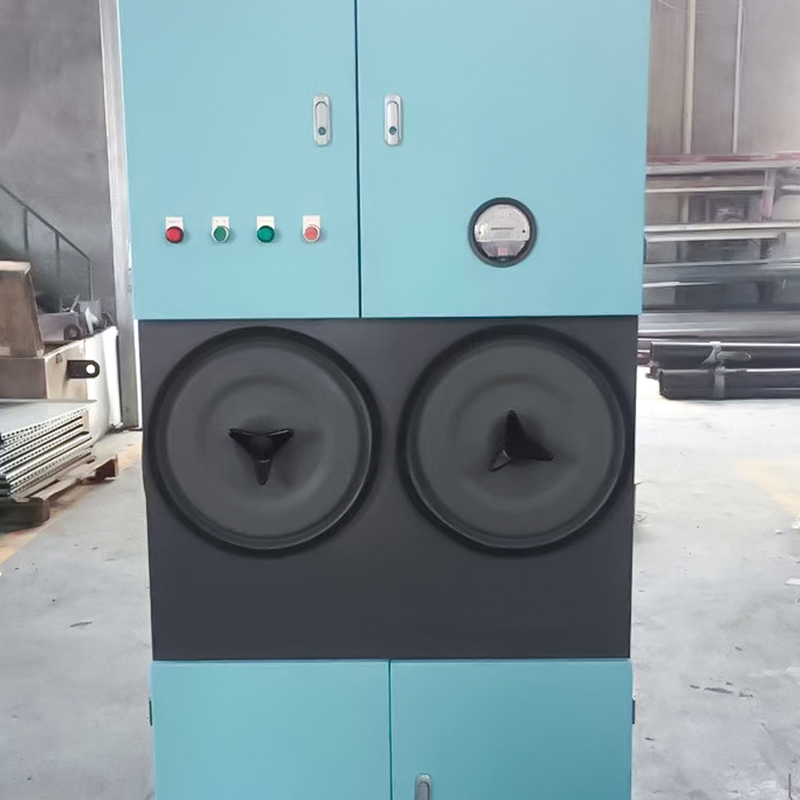

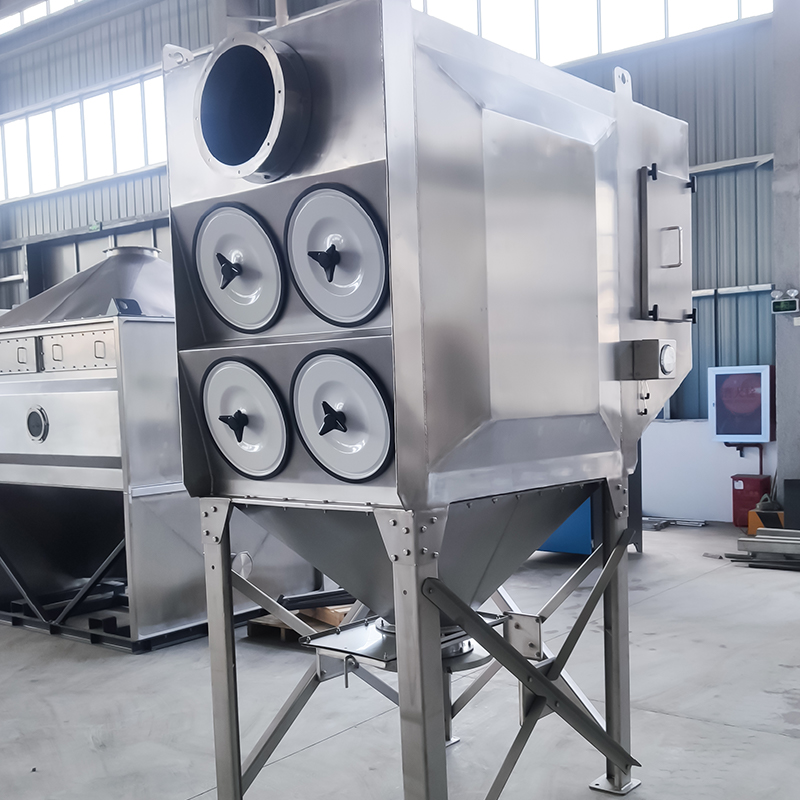

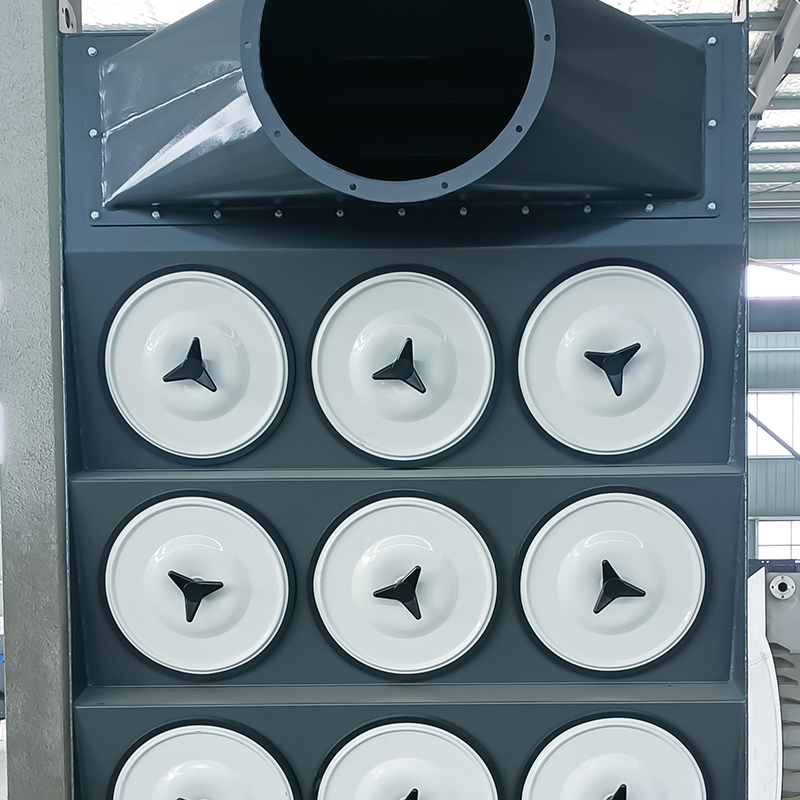

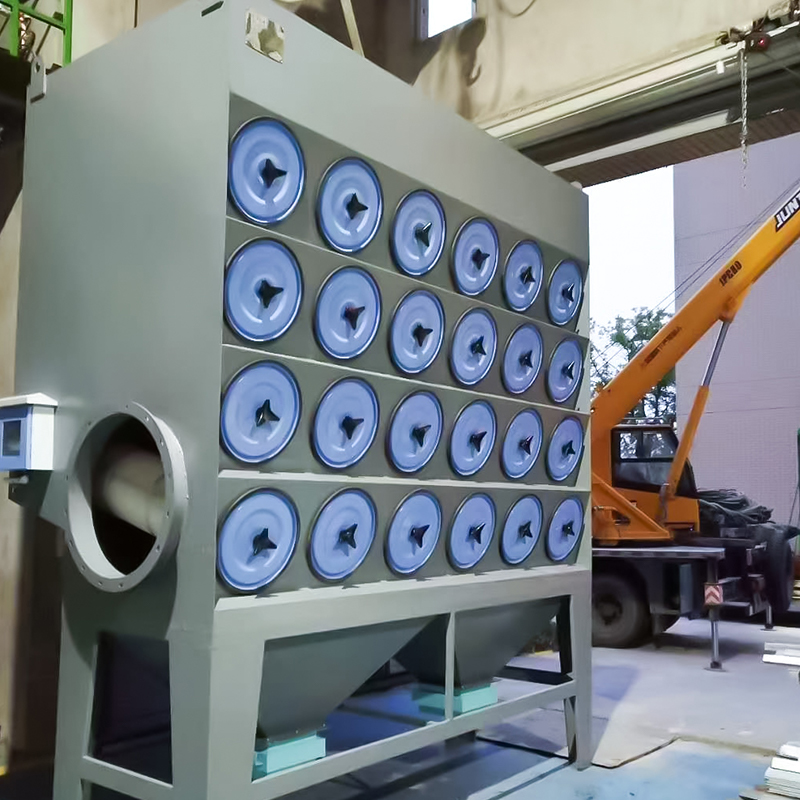

Kazetový sběrač prachu

Specifikace samostatného sběrače prachu s kazetou

Výpočtové vzorce pro klíčové technologie kazetových sběračů prachu

1. Rychlost filtrace (v)

Rychlost filtrace je objem plynu procházejícího účinnou filtrační plochou filtrační vložky za jednotku času a je základním konstrukčním parametrem:
v = \frac{Q}{60 \times A}

- v: Rychlost filtrace (m/min), typicky zvolená na základě vlastností prachu (např. 1,0-2,0 m/min pro suchý, nelepivý prach, 0,5-1,0 m/min pro lepkavý prach);
- Q: Objem zpracovatelského vzduchu (m³/h);
- A: Celková efektivní filtrační plocha (m²).

2. Celková efektivní filtrační plocha (A)

A = n \krát A_1

- n: Počet filtračních vložek;
- A_1: Efektivní filtrační plocha jedné filtrační patrony (m²), vypočtená z rozměrů patrony: A_1 = \pi \krát D \krát L (D je průměr patrony, m; L je délka patrony, m).

3. Počet filtračních vložek (n)

Odvozeno z objemu vzduchu a rychlosti filtrace:
n = \frac{Q}{60 \times v \times A_1}

4. Odolnost zařízení (ΔP)

Celkový odpor kazetového lapače prachu se skládá z odporu samotného filtračního média a odporu prachové vrstvy. Empirický vzorec (odhadovaný) je:
\Delta P = \Delta P_0 \Delta P_d

- \Delta P_0: Vyčistěte odpor filtrační vložky (Pa), typicky 100-200 Pa;
- \Delta P_d: Odolnost prachové vrstvy (Pa), která souvisí s tloušťkou prachové vrstvy a rychlostí filtrace. Během provozu je celkový odpor obecně řízen mezi 1000-1500 Pa.

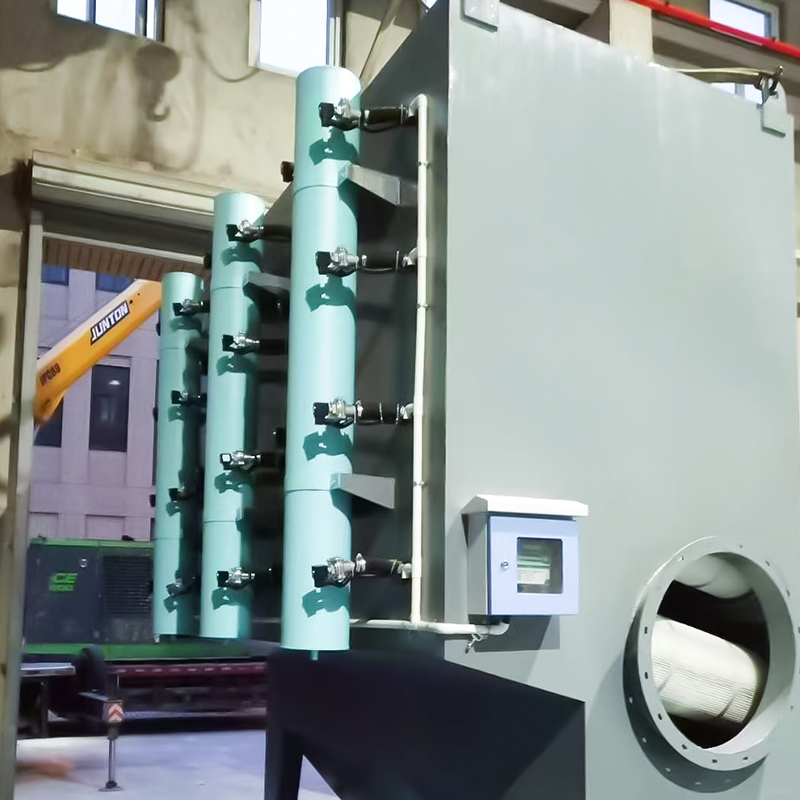

5. Parametry pulzního vstřikování (pro modely pulzního čištění)

- Vstřikovací tlak: Typicky 0,4-0,6 MPa (stlačený vzduch);
- Doba vstřikování: 0,1-0,2 sekundy na filtrační patronu;
- Cyklus vstřikování: V závislosti na nastavení odporu, typicky 30-120 sekund (automaticky nastavitelné pomocí regulátoru diferenčního tlaku).

Výše uvedený vzorec by měl být upraven na základě skutečných provozních podmínek (jako je koncentrace prachu, velikost částic a teplota), aby byl zajištěn účinný a stabilní provoz zařízení.
